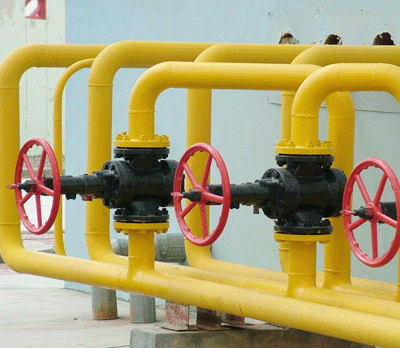

双密封旋塞阀(又名双密封导轨阀)是一种新型阀门,具有最佳的双关断及泄放功能,良好的密封性,密封件旋转无摩擦,使用寿命长,可实现在线维修及保养等特点,能实现管线的彻底关断。广泛应用于原油及其它产品管线、炼油厂、计量系统、石化行业、液化石油天然气管线、军事设施、海上运输等领域。
工作原理及结构说明
双密封旋塞阀的开启或关断是由阀瓣的径向移动及左、右旋转90度实现的。左旋(逆时针)时开启,右旋(顺时针)时关断。手轮操作阀门一般要旋转4~6圈方可开启或关断。阀门的指示器与管线轴线平行时为开启,与轴线垂直时为关断。
基本参数
1. 公称通径:DN25~300
2. 压力等级:PN1.6、2.5、4.0、6.4MPa150Lb、300Lb、600Lb
3. 输送介质:各种油品、燃气、化工介质等
4. 适应温度:-29~230°C
5. 传动方式:手动(包括蜗轮蜗杆)、电动、气动
6. 主要材质
名 称 |
材 质 |
|
名 称 |
材 质 |
阀 体 |
碳钢、不锈钢 |
主轴 |
45# GB699 |
阀 芯 |
碳钢、不锈钢 |
轴套 |
38CrMoAl |
阀 瓣 |
球墨铸铁、不锈钢 |
主密封 |
氟化橡胶 |
端 盖 |
碳钢、不锈钢 |
填 料 |
增强柔性石墨 |
底 盘 |
碳钢、不锈钢 |
O型圈 |
氟花橡胶 |
性能特点
1.采用双阀瓣密封,每片阀瓣具有软、硬两种密封形式,不仅保证零泄漏,而且具备防火功能;
2.软密封的固定采用模压硫化工艺成型,丁腈橡胶一次硫化,氟化橡胶二次硫化;镶嵌牢固,永不脱落;
3.泄压部分及排泄螺塞与阀体部分的连接采用锥管螺纹设计,并垫紫铜垫密封,防止外漏;
4.具有双关断及泄放功能,且能排污和排水;
5.具有在线维修功能;
6.具有检验内漏的功能;
7.独特的管线减压功能;
8.具有准确直观的开启或关闭状态指示器;
9.具有中腔泄压功能,有手动泄压系统和差热式泄压系统可供选择;
10.阀体的内腔精磨后镀耐磨铬;阀芯杆精磨后将阀芯的表面整体化学镀镍处理。
