组装型铝质内浮盘（又称浮顶）是储罐内漂浮在液面上随液面升降而上下升降的浮动顶盖。储罐采用铝质内浮盘是目前降低固定顶储罐液体蒸发损失的最安全、最简捷、最经济的方法，它安装于储存汽油、航空煤油、轻柴油、石腊油、原油、甲苯乙酸、醋酸、乙酸等高挥发性油品及化工介质的罐内，可减少储罐中介质的蒸发损耗。

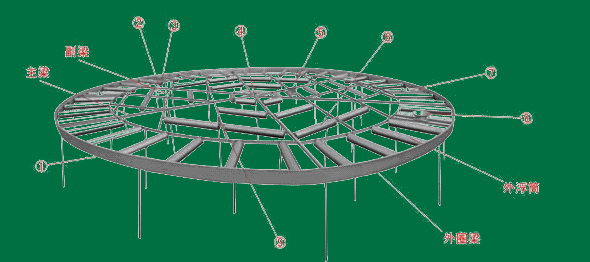

| 1、 梯形橡胶密封带 |
2、 梯子 |
3、 浮盘人孔 |
| 4、 中心板 |
5、 安全通气阀 |
6、 内浮筒 |
| 7、 防转装置 |
8、 量油装置 |
9、 P型支腿 |
储罐内浮顶设计数据表
|
一、介质 |
|
介质名称 |
|
介质密度（㎏/m3） |
|
|
二、储罐 |
|
储罐内径（mm） |
|
罐体焊接形式 |
对接/搭接 |
|
设计温度℃ |
|
设计压力（Mpa） |
|
|
操作温度℃ |
|
操作压力（Mpa） |
|
|
三、浮顶 |
|
内浮顶形式 |
|
内浮顶材质 |
|
|
密封形式 |
|
密封材质 |
|
|
腐蚀裕度 |
|
支腿高度 |
|
|
四、提供相关图纸 |
|
储罐施工图 |
√ |
储罐量油孔位置图 |
√ |
|
其它内部设施置图 |
√ |
液位计的形式和位
置图 |
√ |
|
五、其他要求 |
|
有无吹扫工艺要求 |
|
|
|
性能特点
设计科学 结构新颖
采用特有的蛛网状结构，浮子嵌装在辐射状骨架内，令浮子的排列呈六边形的蜂巢状，骨架结构强度大、稳定性好；结构自身能产生阻尼作用，迅速降低和吸收运行过程中介质产生的冲击。
运行平稳 安全可靠
全新的结构把油气空间分割成若干个小气室，从而使浮盘运行时对罐内介质产生的冲击起到阻尼作用，最大限度地吸收液面的各种冲击波，使浮盘运动平稳、上下自如、不会卡盘。
浮筒小多 均匀分布
浮筒与骨架采用分体式，数量多且分布均匀，避免因个别浮筒泄漏造成整个浮盘的倾斜、卡盘现象，增大浮盘运行的可靠性。
节能降耗 效果显著，
浮盘内部油气空间较小，有效减少了介质的蒸发量，既节约能源、又防止环境污染。
利用率高 导静电好
由于浮盘整个结构只有320mm厚，因此较其它结构浮盘增加了储油空间，提高了储罐的利用率。设计对静电导出有十分完善的考虑，没有潜在的静电危险，确保安全。
安装简易 维修方便
浮盘安装采用螺栓连接，无需焊接，零部件均采用标准化和模具化制造，互换性和通用性好，可单独撤换，便于安装、维修。
耐腐蚀 寿命长
浮盘主体采用优质材料制作、防腐性能好、使用寿命长；密封材料具有导电耐磨、弹性好、不易龟裂等优良性能。
规格尺寸
|
序 号 |
型号规格 |
轮廓尺寸 |
备 注 |
|
1 |
TNFΦ46/30000 |
Φ46000 |
|
|
2 |
TNFΦ40/20000 |
Φ40000 |
|
|
3 |
TNFΦ30/10000 |
Φ30000 |
|
|
4 |
TNFΦ21/5000 |
Φ21000 |
|
|
5 |
TNFΦ17/3000 |
Φ17000 |
|
|
6 |
TNFΦ14.5/2000 |
Φ14500 |
|
|
7 |
TNFΦ11/1000 |
Φ11000 |
|
|
8 |
TNFΦ9.5/700 |
Φ9500 |
|
|
9 |
TNFΦ8/500 |
Φ8000 |
|
|
10 |
TNFΦ6/300 |
Φ6000 |
|
|
11 |
TNFΦ5.6/200 |
Φ5600 |
|
|
12 |
TNFΦ5/100 |
Φ5000 |
|
|
13 |
TWFΦ40/20000 |
Φ40000 |
|
|
14 |
TWFΦ46/30000 |
Φ46000 |
|
|
15 |
TWFΦ60/50000 |
Φ60000 |
|
|
16 |
TWFΦ80/100000 |
Φ80000 |
|
铝质内浮盘有下列标准附件：
浮子、组合骨架、防转机构、通气阀、人孔、支腿/可调支腿、密封胶带、量油孔、防静电导线
