名称:快速脱缆钩


快速脱缆钩

  快速脱缆钩是一种安装于码头上,用于船舶绞缆、系缆及脱缆的专用设备,是系缆柱的更新换代产品。该产品减轻了工人劳动强度,提高了劳动效率,增强了安全性和可靠性。广泛应用于系缆及脱缆要求安全迅速的场合。可配置远程控制液压脱缆系统,设有锚钩销轴载荷监测、液晶实时显示、超负荷声光报警等功能。
  快速脱缆钩主要由脱缆机构及绞缆机构两部分组成。

  绞缆机构性能特点
  1.  绞盘电机采用起重用防爆三相鼠笼式感应电机,配内制动器,安全快速制动。
  2.  电机设置内加热器防潮,起动器设置过热保护。
  3.  采用同轴齿轮传动型式齿轮减速器。
  4.  减速器安装连接盘与支座为防水免维护设计。
  5.脚踏开关带有保险板,控制电动绞缆机,同时具有电动刹车制动。
  6.立式绞盘与电机和减速机整体安装,结构紧凑,占地面积小,绞盘表面有防滑条。

  脱缆机构性能特点
  1. 钩体的平衡采用有限元分析计算法进行优化设计,结构紧凑合理、操作灵活方活。
  2.无论是在满载还是空载时锚钩都能快速脱缆。
  3.脱放钩在全负载状态下的手动脱放力小于15kg。
  4.在系缆工况下,锁定机构自锁,不会发生脱钩现象。
  5.锚钩的前端装有弹性缓冲垫,锚钩与钩架端部撞击时无火花产生。
  6.每个钩子可以独立操作,钩子可按要求沿平行或垂直平面旋转。
  7.钩设计悬空于码头地坪,在任何负载情况下,钩子不接触码头地坪。
  8.可带自动复位系统使锚钩在脱缆后自动复位。

  脱缆钩选型指南
  脱缆钩规格的选择主要依据码头停泊船型、系缆绳数量、防爆等级、有无绞盘、脱缆方式、绞缆速度和绞缆力等现场条件决定。

  材质
  1. 钩子和枢轴块(钩栓)由ZG35Cr1Mo低合金高强度铸钢铸造
  2. 钩子框架由Q345A(16Mn)厚钢板制成
  3. 支座钢板焊接结构,材质采用Q345A(16Mn)厚钢板制成
  4. 钩轴类等重要轴类由合金结构钢40Cr制造,氮化处理。
  5. 机械装置叉架轴枢管用不锈钢制造。

  种类及规格
  脱缆钩按钩的数量分:单钩、双钩、叁钩、肆钩、陆钩
  脱缆钩按单钩拉力分:30、40、60、75、100、125、150、200吨。
  按使用环境分:防爆钩及非防爆钩。
  按脱缆方式分:手动脱缆及电动/电液动脱缆钩。
  按有无绞盘分:无绞盘钩及有绞盘钩。

  脱缆钩布置
  一般沿码头边缘布置,数量由码头吨位,脱缆钩的锚钩数量,单钩承拉能力等决定。
  钩与船的相对位置要保证钩面与缆绳方向的夹角小于90°。脱缆钩与船的相对位置不能使缆绳长度超过允许的范围。
  安置于船中部的脱缆钩一般方向与码头面垂直,而靠近船头或船尾处的脱缆钩与码头边缘呈小于90 °的夹角甚至平行与码头边缘放置。
  一般要求不同的缆绳挂在不同的锚钩上,因此有多少根缆绳就需要有多少个锚钩。

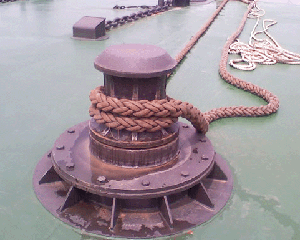

绞缆机
  绞缆机是将缆绳快速牵引至码头面上,并且挂在系船墩或脱缆钩的绞缆设备。具有电动绞缆、脱缆迅速、安全可靠、操作方便等功能特点。
  绞缆机主要由绞盘、减速器、防爆电机、支撑筒及控制箱组成。
